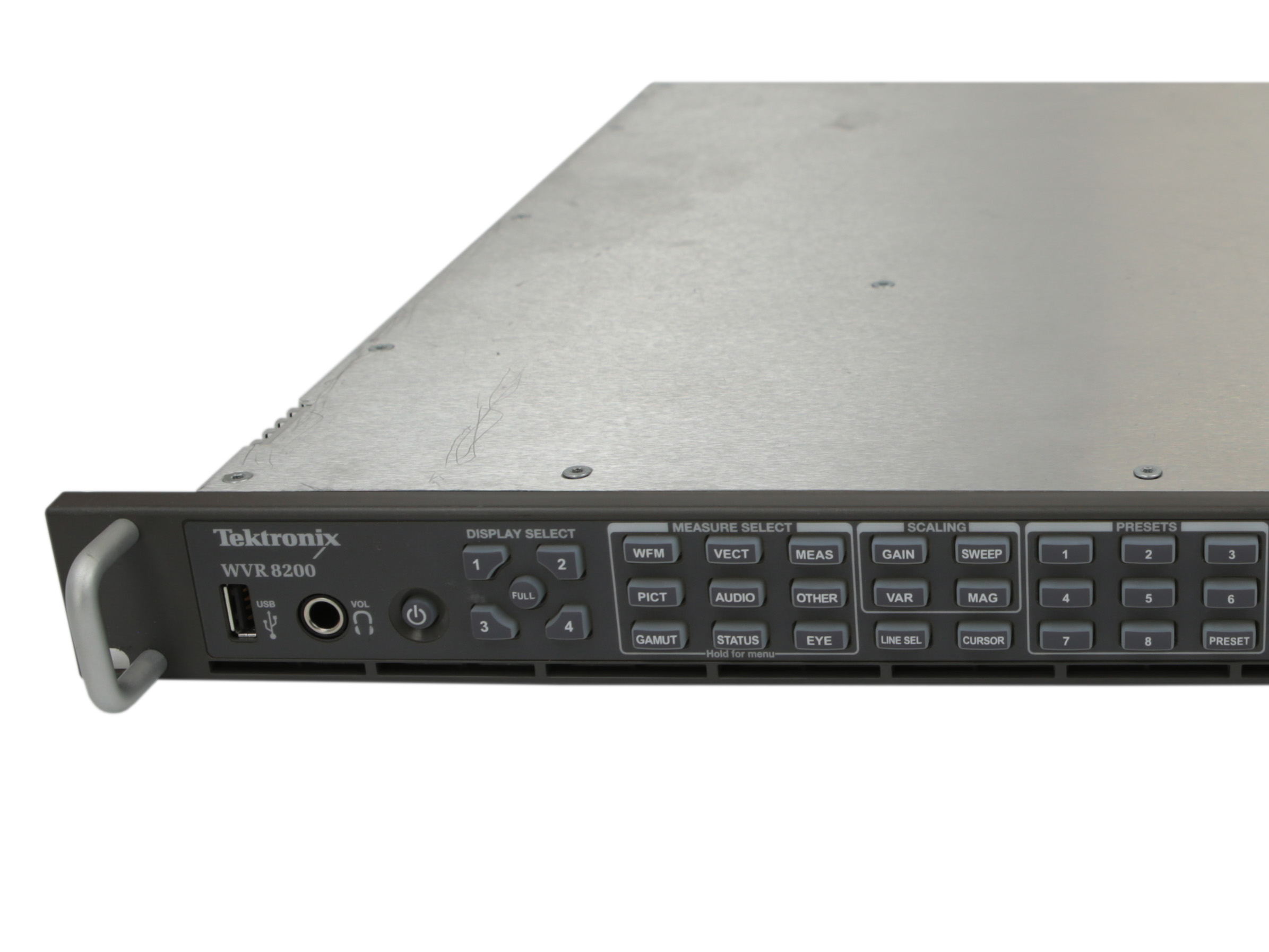

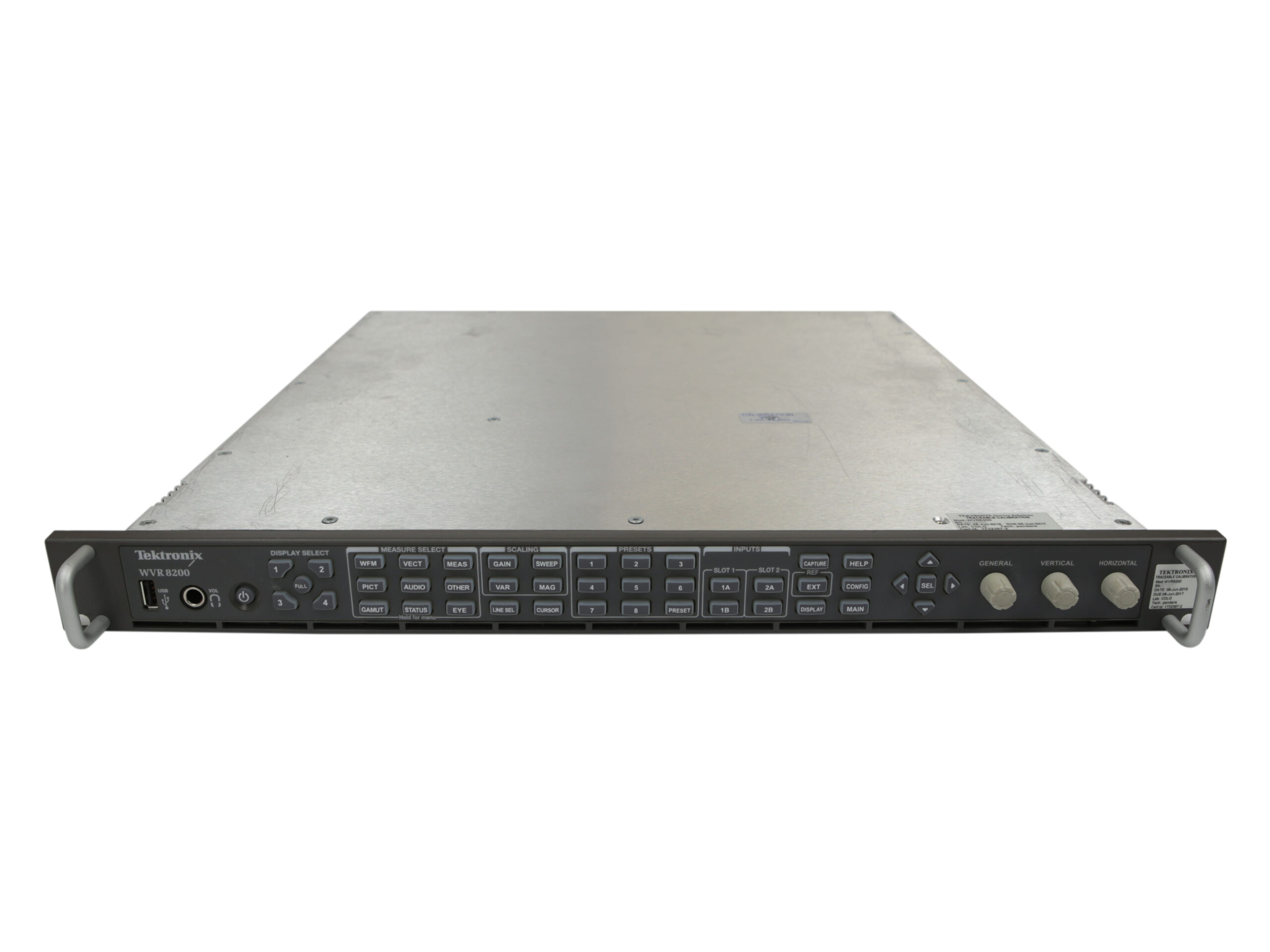

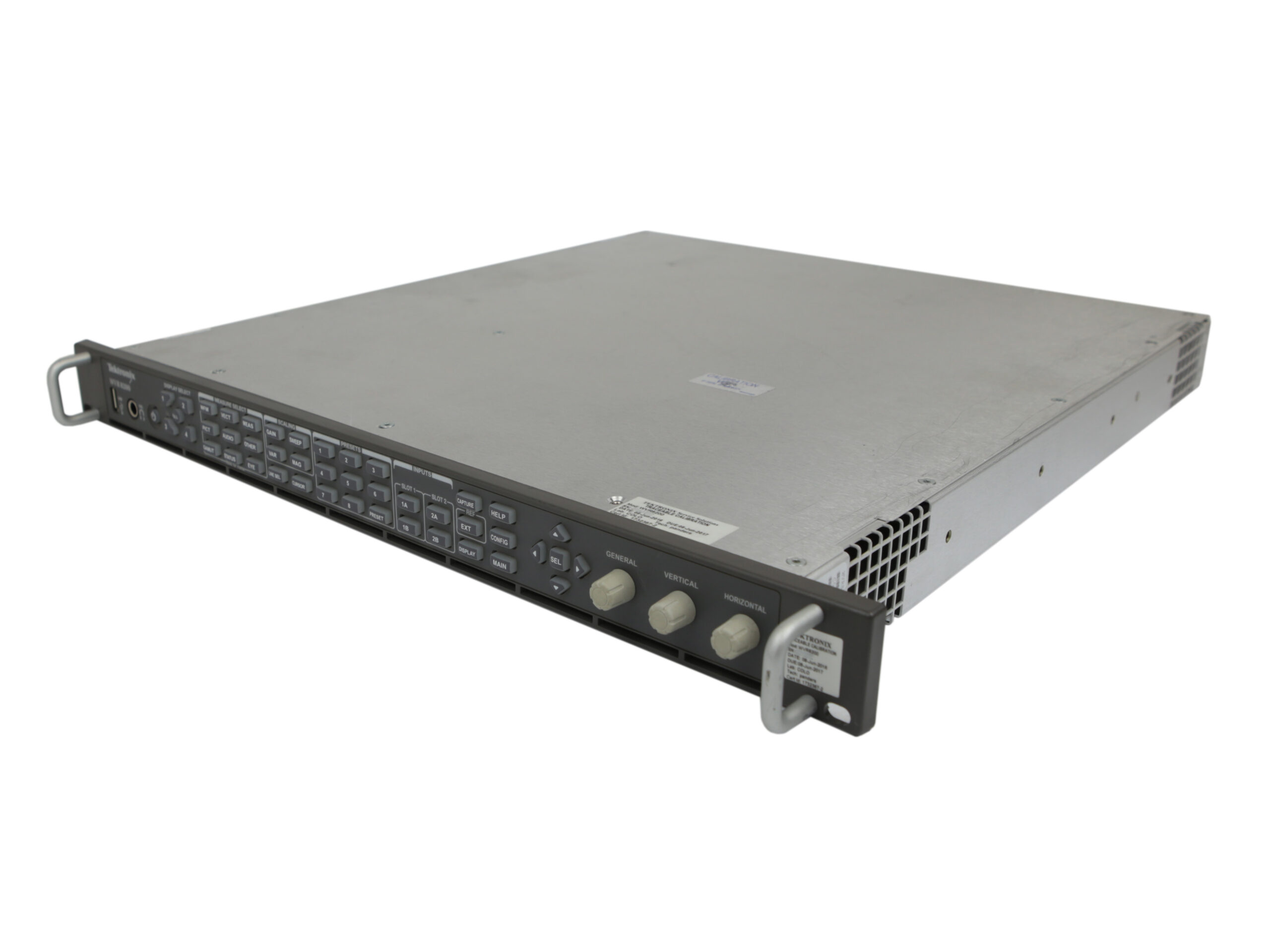

Modular Waveform Rasterizer Tektronix WVR8200 3G/HD/SD SIM, DPE

Modular Waveform | Rasterizer | Tektronix | WVR8200 | 3G/HD/SD SIM, DPE

Profesjonalny rasterizer fali wideo marki Tektronix model WVR8200, zaprojektowany dla środowisk HD i SD-SDI (oraz opcjonalnie 3G-SDI). Urządzenie pozwala na analizę sygnałów wizyjnych i audio w instalacjach broadcastowych, studiach telewizyjnych i systemach kontroli jakości — idealne do nadzoru sygnału, kalibracji i diagnostyki. Wersja wyposażona w opcję SIM (Simultaneous Input Monitoring) umożliwia jednoczesne monitorowanie dwóch wejść SDI, a opcja DPE zapewnia wsparcie dla dekodowania i monitoringu formatów Dolby (E / Digital Plus / Digital) oraz audio-wideo opóźnienia. Rozwiązanie modularne, pozwalające rozbudowę o dodatkowe funkcje (np. 4K/UHDTV, Composite-Analog, zakres pomiarów fizycznych sygnału). Stanowi profesjonalne narzędzie dla inżynierów sygnału wideo i audio.

Specyfikacja:

Producent: Tektronix

Model: WVR8200

Obsługiwane formaty standardowe: SD-SDI (270 Mb/s) i HD-SDI (1.5 Gb/s)

Liczba wejść SDI: 2

Opcje rozszerzeń: Opcja 3G – wsparcie dla 3G-SDI (Level A i Level B); Opcja SIM – równoczesne monitorowanie dwóch wejść SDI (Simultaneous Input Monitoring); Opcja DPE – analogowy/digitalny audio + dekodowanie formatów Dolby E/Digital/Digital Plus + monitoring głośności

Format sygnału wideo obsługiwany: Przy rozszerzeniach m.in. 4K / UHDTV1 (4096×2160 i 3840×2160) – wymaga opcji 3G + 2SDI i opcjonalnie 4K

Wyświetlacz: LCD 1024×768 pixeli (użytkowy interfejs)

Dokładność pomiaru (wyjście SDI A/B): ±0.5% w trybie 1×; ±0.2% w trybie 5×, dla pełnej skali 700 mV

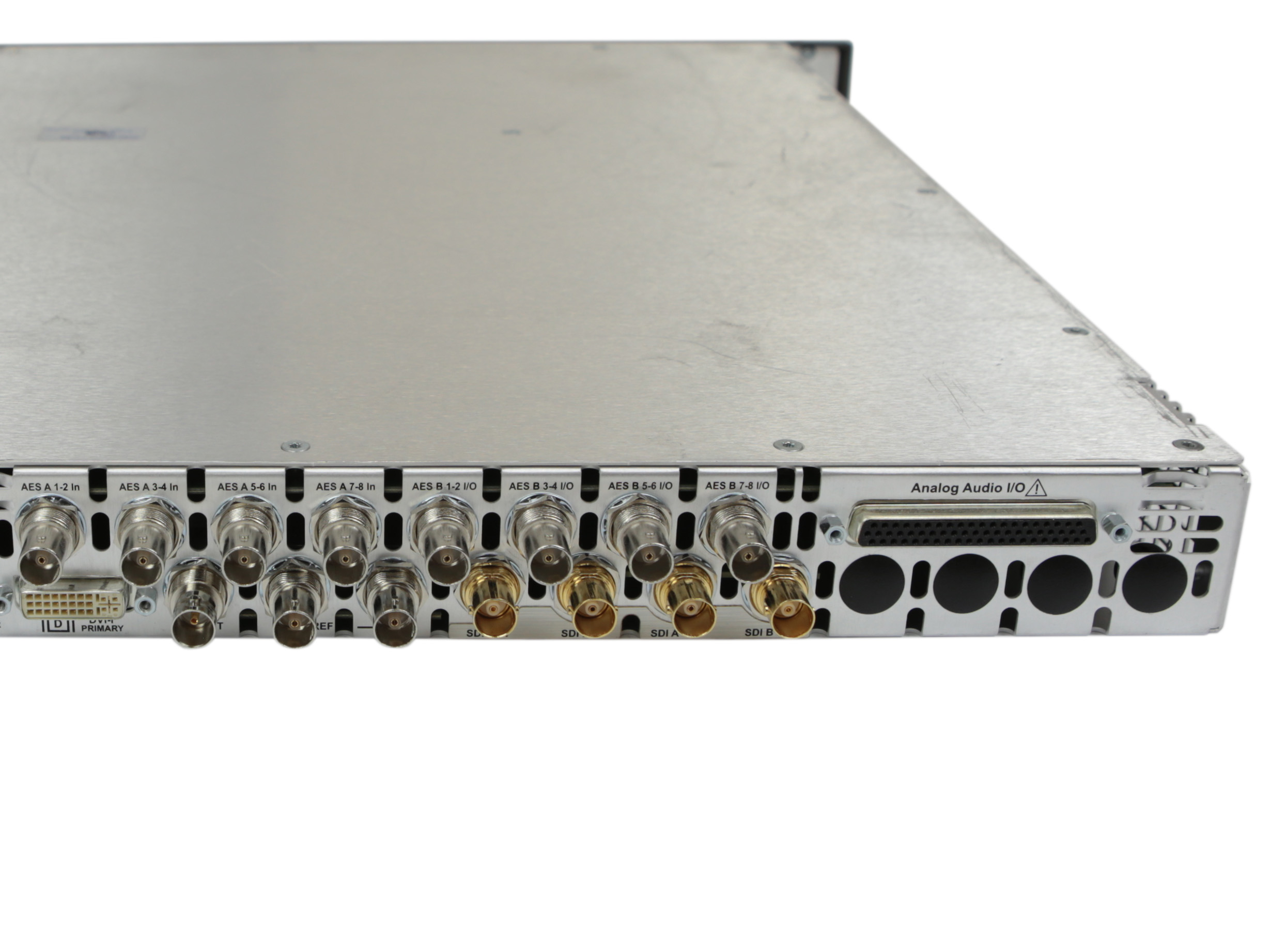

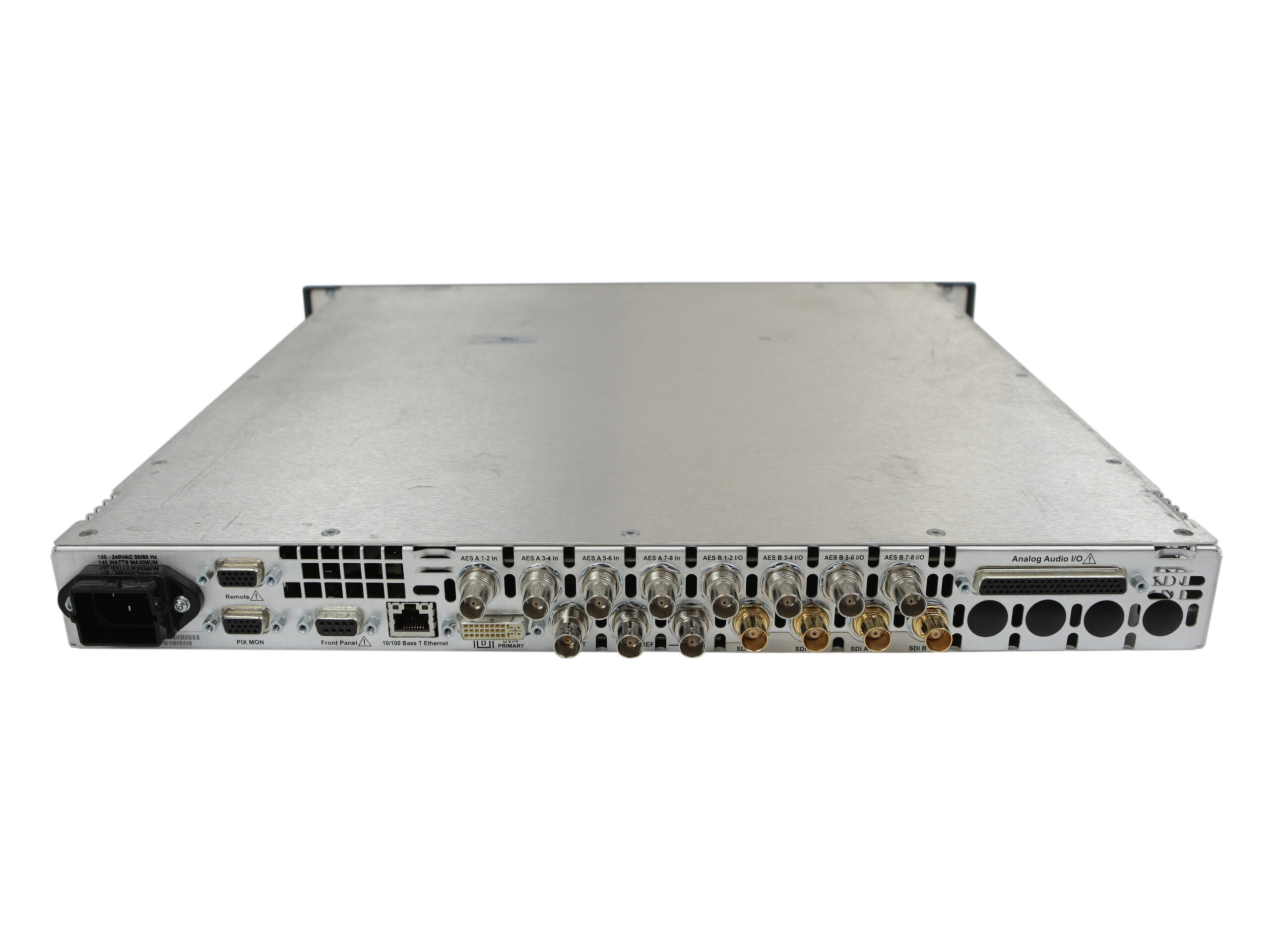

Złącza wejściowe: BNC, 75 Ω kompensowane (pętla wejścia aktywna)

Zasilanie: 100-240 V AC ±10%, 50/60 Hz; typowe zużycie: 100-140 W

Zastosowanie: Monitoring jakości sygnału w studiach, transmisjach telewizyjnych, kontrola sygnałów SDI/HD/3G, systemy broadcast.
