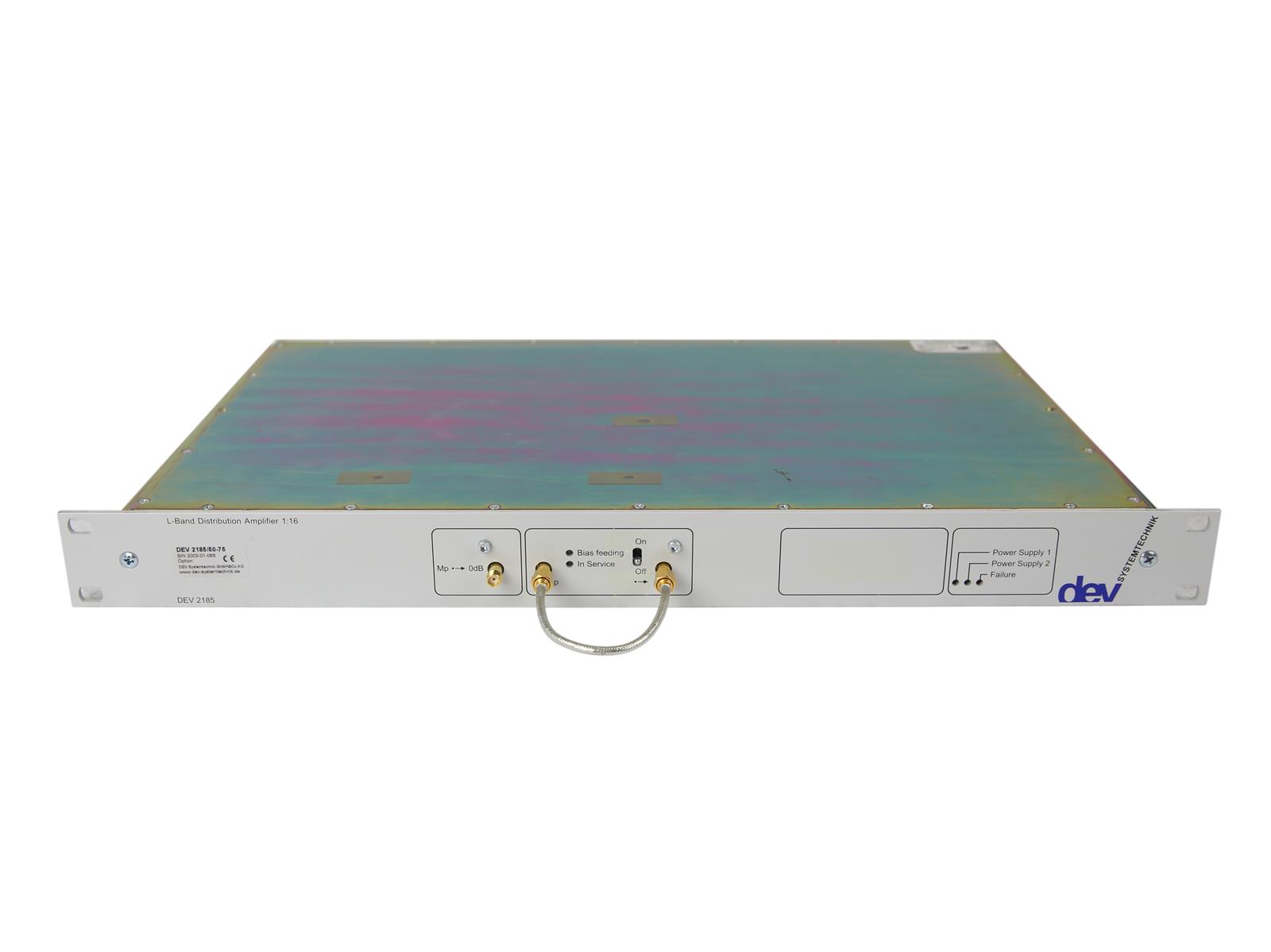

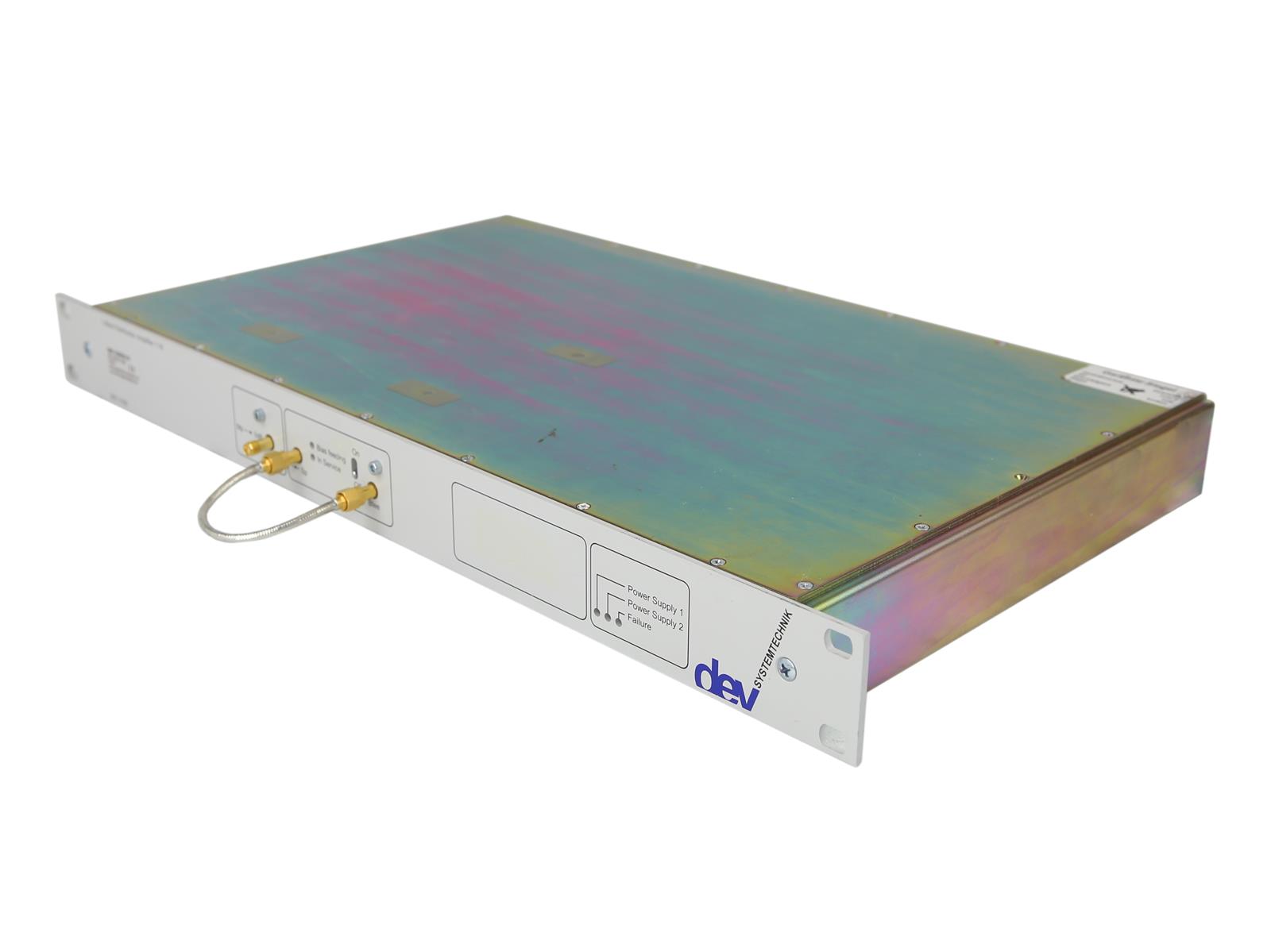

DEV 2185 L‑Band Distribution Amplifier 1:16 (typ 50‑75) to profesjonalny wzmacniacz dystrybucyjny sygnału L‑Band, który rozdziela jedno wejście RF na 16 wyjść. Urządzenie pracuje w zakresie częstotliwości od 950 MHz do 2,15 GHz, umożliwia miksowanie impedancji (wejście w 50 Ω SMA, wyjścia w 75 Ω F) i oferuje funkcje monitoringu, alarmów oraz redundancji zasilania. Doskonały do zastosowań w stacjach naziemnych, teleportach i systemach satelitarnych, gdzie wymagana jest wysoka wydajność i stabilność sygnału.
Specyfikacja techniczna:

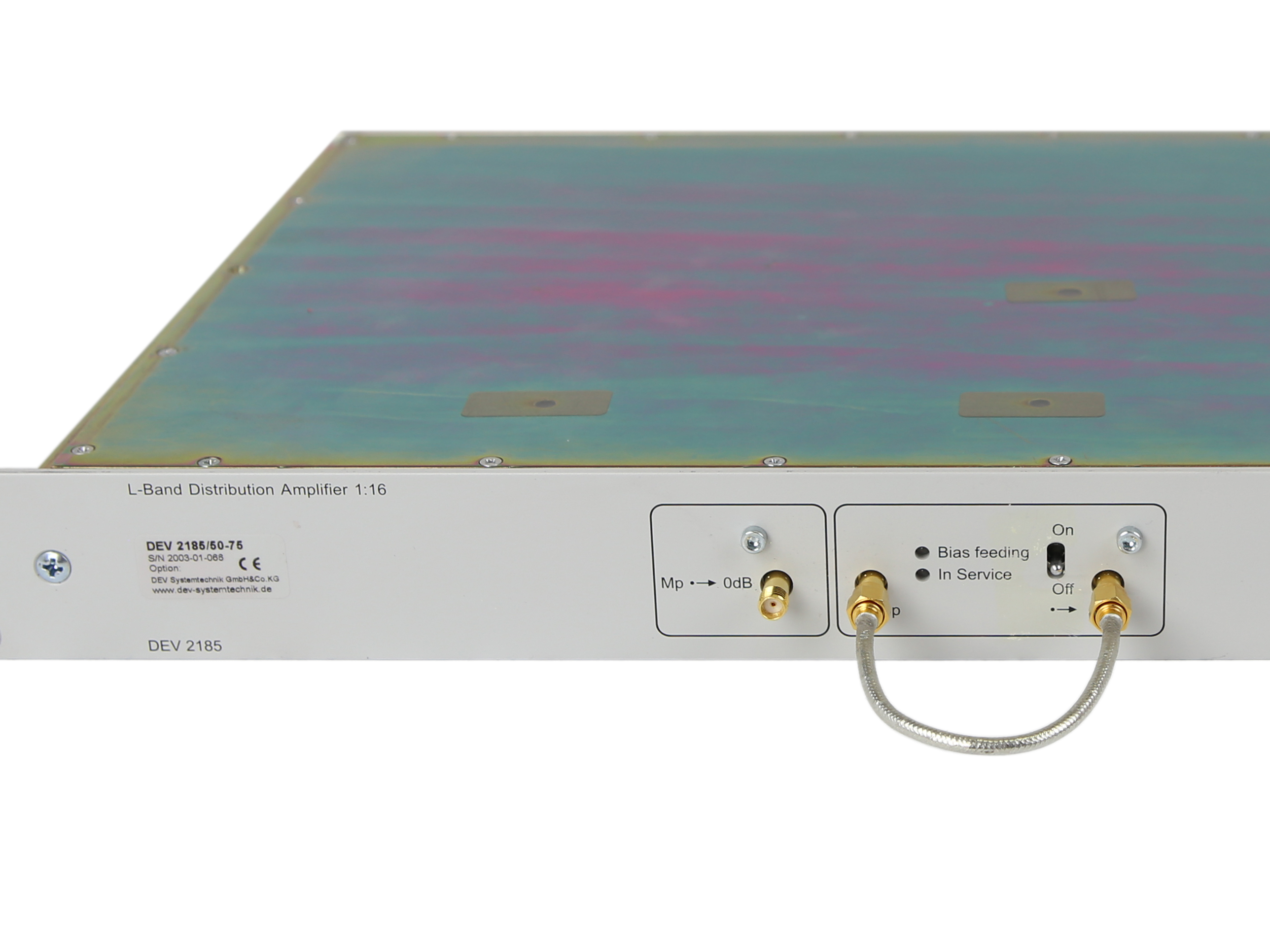

Model / numer części: DEV 2185/50‑75
Konfiguracja: 1 wejście → 16 wyjść
Zakres częstotliwości: 950 MHz – 2,15 GHz
Impedancja wejścia / wyjścia: 50 Ω (SMA) → 75 Ω (F)
Moc wejściowa nominalna: ‑10 dBm
Maksymalny poziom sygnału (damage level): +10 dBm
Straty wtrąceniowe (insertion loss): 0 ± 3 dB
Izolacja między wyjściami: ≥ 25 dB
Szumy (noise figure): do 10 dB
Długość impulsu grupowego (group delay): ≤ 5 ns
Zniekształcenia intermodulacyjne: 40 dBc (dla dwóch tonów przy ‑13 dBm)
Flatness (wypłaszczenie charakterystyki): ±0,3 do ±1,0 dB
Odporność zwrotna (return loss): 14–16 dB

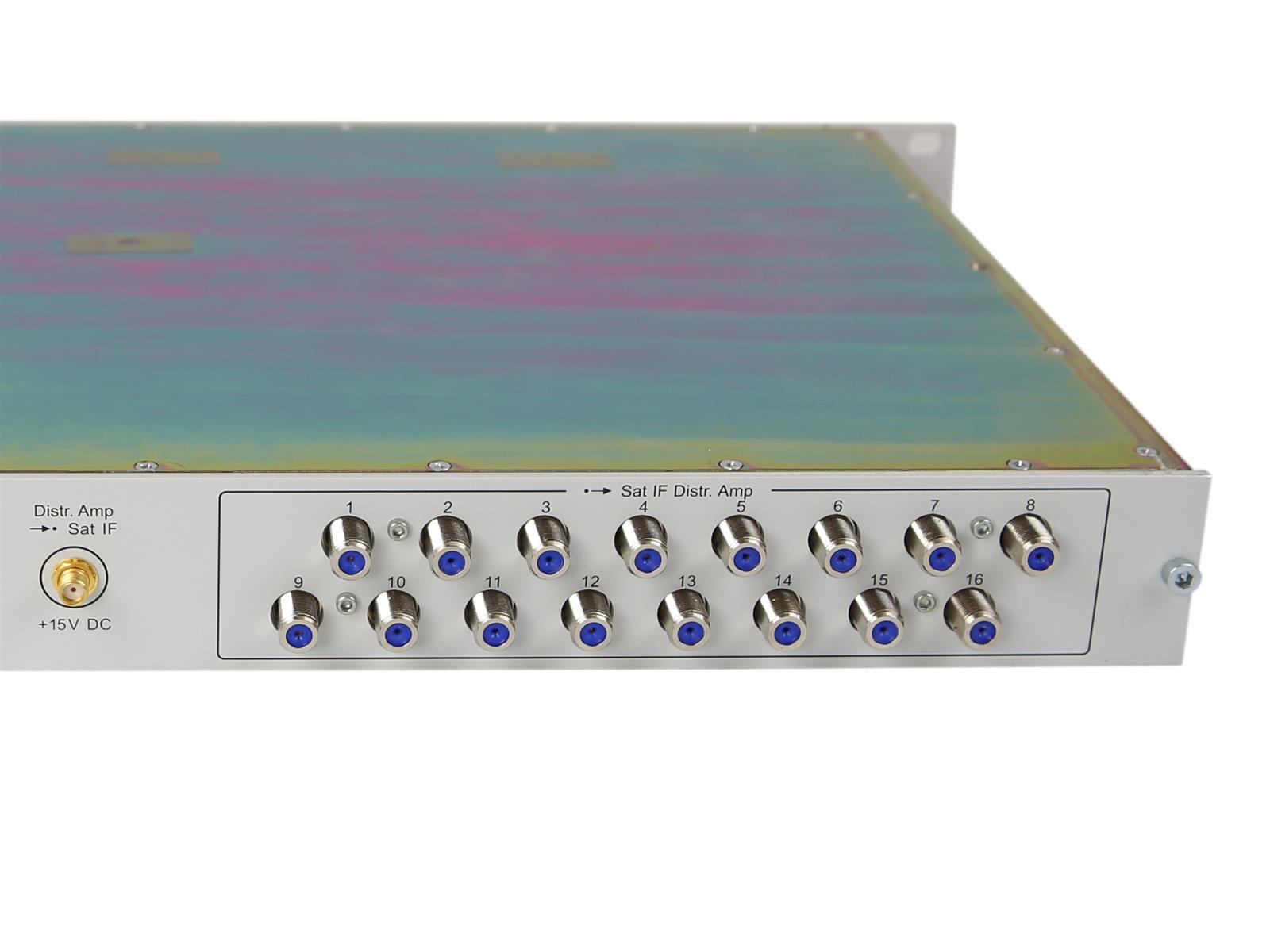

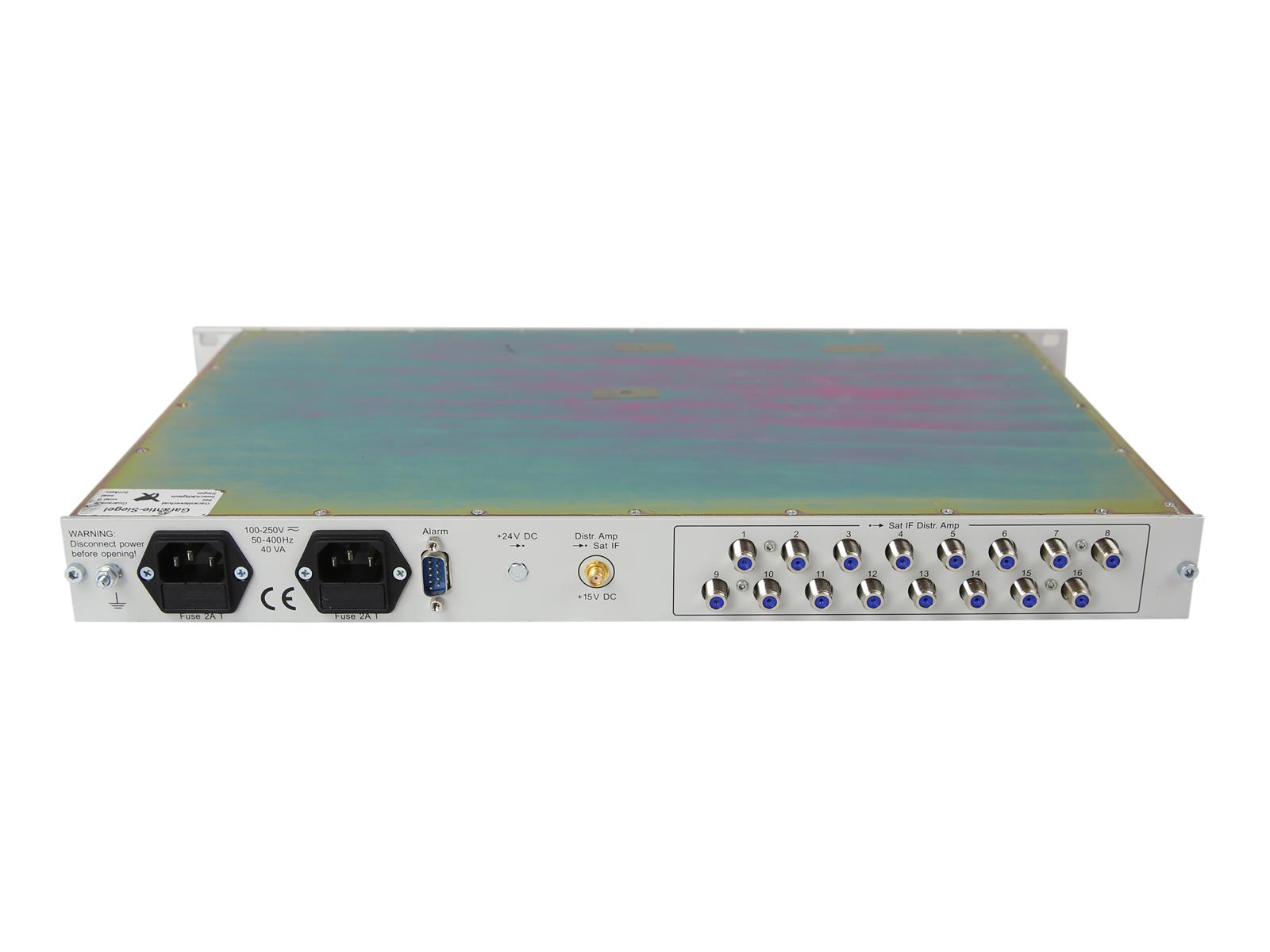

Złącza: wejście: SMA (żeńskie), wyjścia: F (żeńskie)
Zasilanie: 100–240 V AC
Pobór mocy: około 40 W
Alarm / monitoring: LED status, kontakty beznapięciowe, monitoring prądu
Interfejs sterowania: RS‑232 (Sub‑D‑9)
